用戶需求分析

  根據用戶對大屏幕拼接墻的建設目標、使用要求和物理環境情況，我們?cè)O(shè)計了這套大屏幕拼接墻系統方案。本方案將目前市面上最卓越的高清晰度顯示技術、液晶屏拼接技術、多屏圖像處理技術、網絡技術等的應用集合為一體，使整套系統成為一個擁有高亮度、高清晰度、高智能化控制、操作方法最先進的大屏幕顯示系統。

  根據我公司以往對大屏幕拼接墻的建設經驗，用戶需要將電腦RGB信號或視頻信號傳輸?shù)诫娨晧ι巷@示，電視墻由46寸6X11共66個單元液晶拼接組成；

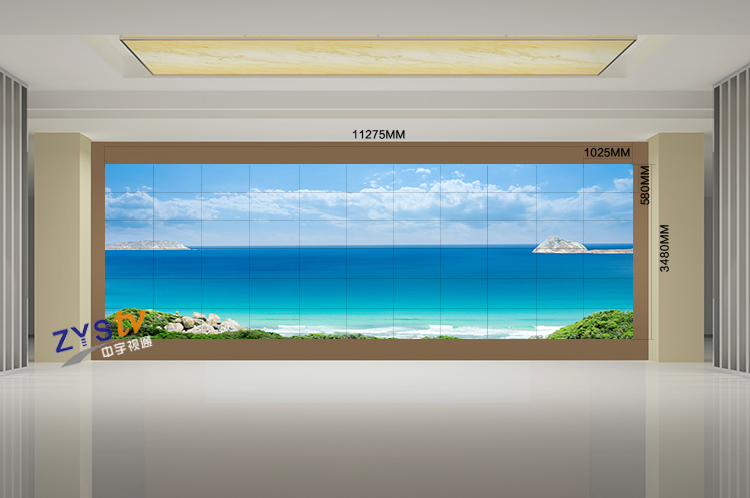

46寸3.5拼縫拼接效果圖

  根據目前46寸拼接單元的尺寸：長1025mm，寬580mm，可以計算出該拼接顯示墻的大致尺寸如下：

  拼接墻的大小由幕墻單元的個數 (長M×高N) 和單元的尺寸來計算。如上6行11列，46寸超窄邊拼接墻共66個超窄邊拼接單元組成，其大致尺寸及占用空間計算如下：

  拼接后其長度為：?jiǎn)纹灵L(zhǎng)1025mm*11列=11275mm

  拼接后其高度為：?jiǎn)纹粮?80mm*6行=3480mm

系統主要設備組成：

1）46英寸液晶拼接單元66套；

2）固定結構件264套，一片屏4個掛鉤；

3）矩陣設備/圖像處理器（選配）；

4）控制電腦1套（選配）；

5）高清數字傳輸專用線纜1批；
